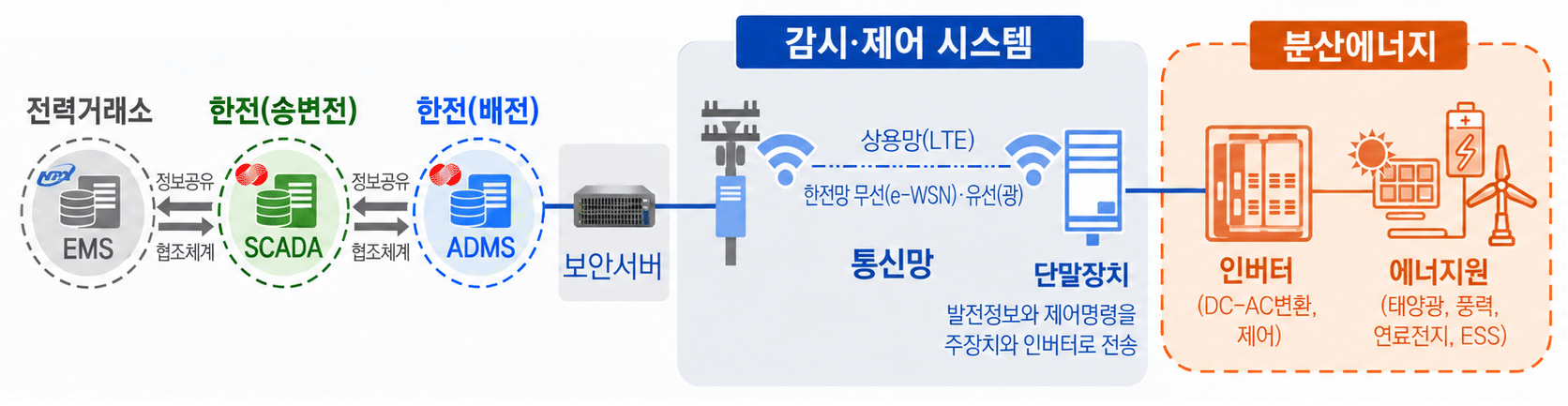

감시·제어시스템 안내

단말장치·통신방식 적용예시 ('26.11.01 도입)

※ 예외①~④는 🎯적용대상 탭의 "단말장치 종류 기준" 참고

📄 통신방식 선택 안내문 (서명란 포함, '26.11.01 이후 접수분 제출): [hwp] [hwpx]

통신방식 비교

* 광케이블 100m 포설 기준, 100m 추가 시 약 180만원 추가
※ 구축비용은 지능형 단말장치를 포함한 금액(공급가액)이며, 현장 여건에 따라 달라질 수 있습니다.
※ 상용망(LTE) 모뎀 구매비와 회선요금은 접속공사비에 포함되지 않으며, 고객이 통신사에 직접 부담합니다.
※ 상용망(LTE)은 요금 미납 등 개인 여건에 따라 청약(회선 개통)이 불가할 수 있습니다.

통신방식 검토 결과 처리

예) 한전망 신청 → 한전망 불가·상용망(LTE) 가능: SKT 분산에너지 전용 대리점에 직접 청약 안내
예) 상용망(LTE) 신청 → 상용망(LTE) 불가·한전망 가능: 접수부서에서 고객부담금 재안내

개통 절차

※ 단말장치 연동시험 관련 일정은 꼭 관리해주셔야 합니다.

상용망(LTE) 청약 안내

상용망(LTE)을 선택하셨다면 꼭 확인하세요

• ✓직접 청약: SKT에 회선 신청, 전용 모뎀(약 24만원) 구매 / 회선요금(월 약 5천원)과 모뎀 구매비 : 고객 부담(통신사에 직접 지불)
• ✓미리 청약: 개통까지 약 10영업일, 사용전검사 전 개통 완료
• ✓모뎀 전달: 받은 모뎀은 연동시험 당일 시공사(한전KDN)에 전달
• ✓고장 신고: 통신회선 장애는 통신사(SKT)에 직접 신고 (LTE 모뎀 장애는 한전(KDN)이 조치)
• ✓요금 납부: 미납으로 모니터링이 중단되면 전력거래가 중단될 수 있음
• ·현재 LTE는 SKT만 가능하며, KT·LG U+는 차후 확대 예정입니다.

연동시험 관련

• ·연동시험 실시 시 「시공관리책임자」 및 「전기안전관리자」 입회 필수 (안전사고 예방)
• ·우천 등으로 태양광 발전량(출력) 저조 시, 역률제어 시험 불가 → 연동시험 시행 불가
• ·연동시험 불합격(미시행) 시 상업운전개시 (=계기봉인) 불가 → 시험가압 시 연동시험이 병행될 수 있도록 한전KDN과 일정협의 필요
• ·기상악화 또는 안전 미확보 등의 사유 발생 시 시공 및 연동시험 일정 변경 가능

접속 제한 관련

• ·배전설비, 단말장치, 통신설비 中 하나라도 시공 불가 시 접속 제한 가능 → 한전 접속공사비 청구서 발행(=설계완료) 후 발전설비 착공 권장
• ·접속 제한 시 발전설비 先발주 및 시공에 따른 소요비용에 대해 한전 보상 불가

부대설비 관련

• ·단말장치-인버터 간 연결을 위한 부대설비(전원, RS485 케이블, 접지 및 관로): 발전사업자 직접 설치
  → 부대설비 미설치 시 단말장치 설치공사 및 연동시험 진행 불가
• ·RS485 케이블 설치를 위한 인버터 - 단말장치 설치위치간 관로 확보 필요
• ·단말장치 전용 220V 전원 1구 및 고객설비에 RS485 포트 2개 이상 확보 필요

운영 및 기타

• ·상업운전개시 이후 감시·제어시스템 운영(통신망 사용 등) 비용: 발전사업자 부담
• ·통신모뎀 준공검사 및 정기검사 목적 방문 시 협조 필요 (시공사, KCA 등)
• ·단말장치 연동시험 합격 후 발전사업자 임의로 단말장치 철거, 전원OFF 등 시행 시 → 전력구입계약 강제 해지 가능
• ·통신망 구축 불가 시, 발전사업자가 적합한 인버터 구비 + 구축비용 납부 등에 적극 협조 시 先 상업운전 시행 가능 (해당 발전소 한전 별도 통보) ※ 단, 선접속 후제어 대상 혹은 통신망 구축 가능 고객은 선상업운전 대상에서 제외

상용망(LTE) 관련

• ·통신방식은 고객님이 선택하시되, 한전 검토 결과 해당 지역에서 불가하면 다른 방식으로 변경될 수 있습니다.
• ·LTE 회선요금(월 약 5천원)은 고객이 통신사에 납부하며, 통신회선 장애는 고객이 통신사에 직접 신고합니다 (LTE 모뎀 장애는 한전(KDN)이 조치).
• ·요금 미납으로 모니터링이 중단되면 전력거래가 중단될 수 있으며, 요금 미납 등 개인 여건에 따라 청약(회선 개통)이 불가할 수도 있습니다.
• ·청약 후 개통까지 약 10영업일 → 사용전검사 전에 개통되도록 미리 청약

작업 내용

단말장치 위치결정 후 전원, 접지, 통신케이블 및 플렉시블 전선관을 설치합니다.

• ·실내 설치 시: 인버터 인근 벽면 권장
• ·실외 설치 시: 기기 보호용 펜스 인근 권장
  (무선통신 음영지역 발생 우려 위치 선정 지양)

시공 방법 (케이블·전선관별)

단말장치 설치 공간 확보

• ·가로 × 세로 × 높이: 각 1m씩 확보 필요
  (최소 각 0.6m 이상)
• ·인버터 시설 후 단말장치 시설위치 선정을 위해 사진자료를 한전KDN에 제공 필요

필수 자재 규격

케이블 포설 방법

• ·포설 주체: 발전사업자
• ·구간: 단말장치 ↔ 인버터① ↔ 인버터② ↔ 인버터③ ↔ …
• ·전용 (통신포트가 있는 경우) 단말장치와 인버터 직접 연결
• ·(통신포트가 없는 경우) 고객의 모니터링 장비를 이용하여 연결

기대 효과

• ·발전사업자(시공사) 직접 시공 시 전원(접지) 및 통신케이블 시공일정 및 비용 절감
• ·인버터 및 닥터 등 시설 완료된 곳의 중복 작업발생 최소화
